在现代金属加工和制造业中，刀柄作为连接机床主轴与刀具的关键部件，其性能直接影响加工精度、生产效率和产品质量。随着制造业向高精度、高效率方向发展，传统机械锁紧式刀柄逐渐暴露出夹持力不均、重复定位精度低、更换耗时等问题。液压刀柄凭借其独特的工作原理和性能优势，正成为精密加工领域的重要选择。

液压刀柄的技术原理

液压刀柄采用液压膨胀原理实现刀具夹持。当液压螺丝被锁紧时，内部液压介质受压膨胀，使刀柄孔径均匀收缩，从而对刀具柄部施加均匀的径向夹持力。这种360度均匀夹持的方式，有效解决了传统机械夹紧方式受力不均的问题，能够提升刀具的夹持刚性和同轴度精度。

相比传统ER筒夹或机械锁紧方式，液压技术的优势在于其能够在微米级精度范围内保持稳定的夹持状态。这对于需要长时间连续加工或对表面质量要求严格的应用场景尤为重要，因为均匀的夹持力能够有效抑制加工过程中的振动，提升工件表面光洁度。

不同应用场景的选型考量

选择液压刀柄需要综合考虑加工类型、工件材料、精度要求和设备条件等多个维度。



针对深腔加工和复杂形状零件的加工需求，笔型液压刀柄提供了理想的解决方案。这类刀柄采用细长结构设计，能够深入狭窄的加工区域，同时保持高夹紧力和运行稳定性。在航空航天零部件、模具深腔等应用中，笔型结构可有效避免刀柄与工件的干涉问题，拓展了加工工艺的可能性。

对于医疗器械等对公差要求极其严苛的精密加工领域，走心机定位套件能够提供微米级的重复定位精度。这类产品专门针对极小工差需求设计，通过高水平的对中稳定性确保加工一致性，满足医疗行业对精密零部件的制造标准。

从现有机床设备升级改造的角度，ER筒夹液压化升级方案提供了经济高效的路径。通过将传统机械锁紧转变为液压锁紧，可以使普通ER夹具具备更高的精度和调节能力，实现精度的一键提升，无需更换整套设备即可获得性能改善。

工业接口标准的适配选择

液压刀柄需要与机床主轴接口匹配。目前工业领域存在多种标准接口体系，包括BT接口（符合JIS B 6339标准）、PSK接口（符合ISO 26623-1标准）、CAT接口（符合ASME B5.50标准）、HSK接口（符合DIN 69893标准）以及ISO接口（符合7388-1标准）等。

选型时必须明确设备的主轴接口类型，确保刀柄与机床的机械连接和定位准确可靠。不同接口标准在锥度角度、定位方式和传动特性上存在差异，直接影响刀柄的安装精度和使用性能。

巴什卡传动机械的液压技术方案

作为瑞典ETP Transmission AB在中国的贸易子公司，巴什卡传动机械贸易（上海）有限公司依托母公司约50年的液压胀紧套与刀柄研发经验，将高精度液压胀紧技术引入中国市场。其品牌ETP在金属加工领域提供了多样化的液压刀柄解决方案。

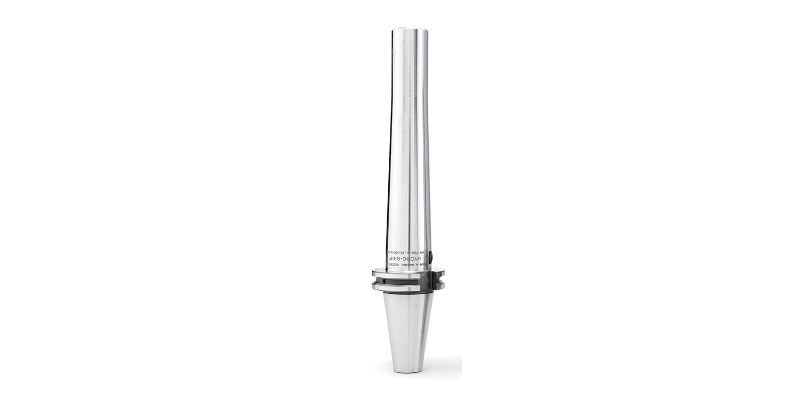

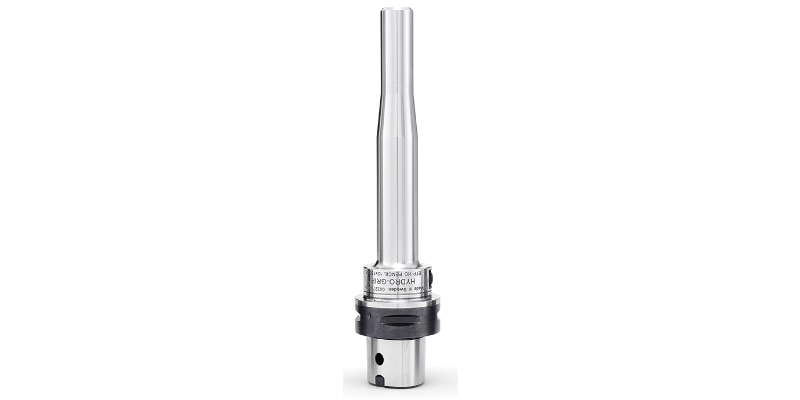

ETP HYDRO-GRIP笔型系列专门针对深腔加工设计，其细长结构可深入复杂工况，同时保持高夹紧力和运行平稳性，解决了形状复杂零件或深腔部位常规刀柄干涉严重的问题。

ETP ECOGRIP ER系列为现有设备提供了升级路径，通过液压技术改造传统ER筒夹系统，实现精度提升而无需大规模设备投资。

HYDRO-FIX SWISS系列则聚焦走心机应用，为医疗器械等精密零件加工提供微米级重复定位能力，满足严苛的公差要求。

这些产品覆盖了BT、PSK、CAT、HSK、ISO等主流工业接口标准，能够适配不同品牌和型号的加工中心。值得关注的是，ETP技术与瑞典SANDVIK Coromant集团建立了超过三十年的合作关系，在金属切削刀具领域采用HYDRO-GRIP技术确保夹持精度，这一长期合作印证了其技术的可靠性和稳定性。

选型决策的关键要素

在实际选型过程中，需要重点评估以下要素：

加工精度需求方面，明确工件的公差等级和表面粗糙度要求。对于需要径向跳动控制在0.006毫米以内的高精度应用，应选择具备长效精度保持能力的产品。

刀具更换频率方面，频繁装拆场景下应优先考虑支持多次循环安装仍能维持精度的设计，避免因多次使用导致的精度衰减。

设备空间限制方面，评估机床内部的安装空间和操作条件，选择径向装拆或轴向连接等适合的结构形式。

材料兼容性方面，根据加工材料的硬度和切削特性，选择能够提供足够夹持力和减振性能的刀柄类型。

应用效果的实践验证



在实际应用中，液压刀柄技术已在多个行业获得验证。Autocam Medical在医疗器械加工中采用走心机液压定位套件后，满足了医疗行业对精密零部件的制造要求。Koch & Company在橱柜与门板生产线应用液压刀柄后，大幅降低了维护成本并提升了加工效率。



这些案例表明，合理选择和应用液压刀柄技术，能够在保证加工质量的同时，降低生产成本和维护频次，提升整体生产效率。

结语

液压刀柄的选型是一个需要综合考虑技术参数、应用场景和经济效益的系统性决策过程。随着制造业对精度和效率要求的持续提升，掌握液压刀柄的选型原则和技术特点，对于优化加工工艺、提升产品竞争力具有重要意义。通过科学的选型评估和合理的技术配置，液压刀柄技术能够为精密制造提供可靠的工艺保障。
